全德电气股份有限公司一直致力于产品质量控制和企业管理工作，“制造精品，服务诚信”始终是我公司对客户的坚定承诺。本企业产晶销售的客户主要是供电局、开关厂、机电设备公司，畅销国内各省市自治区，多次被国家重点工厂配套使用，并且出口欧洲非洲东南亚等国家，在使用过程中得到用户的好评！

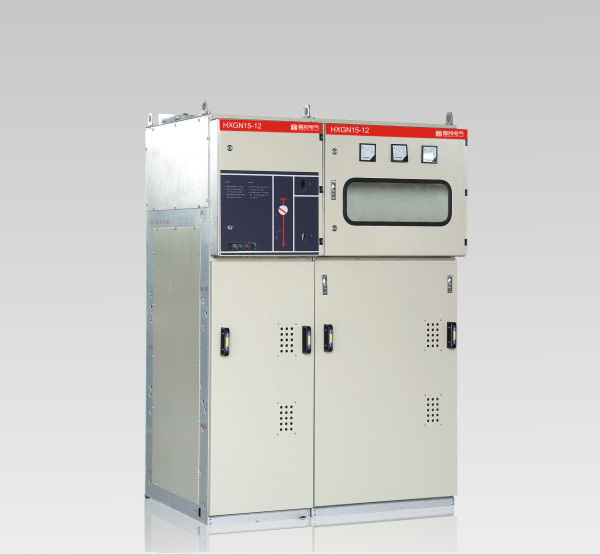

HXGN15-12型单元式交流金属封闭环网开关设备主要用途：

·HXGN15-12型单元式六氟化硫环网柜适用于交流50HZ，12kV的电力系统。，广泛用于适用于6KV/6.3KV/7.2KV/10KV/12KV/22KV/24KV/
33KV/35KV/40.5KV箱式变压器城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、告诉公路以及临时性用电设等户内外场所。。

· 特别适用于以下场所：小型二次变电站、开闭所、城市居民区配电、工矿企业、商场、机场、地铁、 风力发电、医院、体育场、铁路等。

HXGN15-12型单元式交流金属封闭环网开关设备正常使用条件：

· 海拔高度：≤1000m。（如有特殊要求可在订货时注明，目前有6组在5200m海拔运行）

· 环境温度：一35℃?+45℃,日平均温差≤25℃。

· 日相对湿度平均不超过95%，月平均相对湿度不超过90%。

· 抗震能力：8度。

· 剧烈震动和冲击以及没有火灾、化学腐蚀、爆炸危险场所。

HXGN15-12型单元式交流金属封闭环网开关设备执行标准：

IEC298 IEC265 IEC129 IEC694 IEC420 IEC56 IEC529 IEC932 GB3804 GB3906 GB11022

HXGN15-12型单元式交流金属封闭环网开关设备型号含义：

HXGN15-12型单元式交流金属封闭环网开关设备主要技术参数：

HXGN15-12型单元式交流金属封闭环网开关设备结构特点：

柜体结构：

· 环网柜体采用厚敷铝锌板(或冷轧板喷塑后)铆接成型，柜后设有二处压力释放孔，其一是针对电缆室，另一个针对负荷开关 /线 室母。此结构能够保障人身安装和运行设备的可靠。

· 各间隔小室

· 母线室：母线室位于柜的顶部并连接相邻开关柜。

· 负荷开关是独立单元，内部充以SF6气体。

· 电缆室：大约75％空间是用于电缆连接、熔断器、接地开关和CT、PT安装。

· 机构小室与联锁：小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。

· 继电器箱：继电器箱在柜的顶部，是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达单元。

· 断路器室：一个断路器能置于负荷开关之下方。

· 压力释放

· 上面的压力释放：上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。

· 下面的压力释放：下面是用于释放电缆小室内部电弧事故时产生的气体压力。
